產品介紹

[變頻器三相輸入電抗器 RCACL系列]

抗干擾、防過壓，降低線路不平衡度
??輸入交流電抗器用于變頻器或調速器的輸入端，使變頻器或調速器不受瞬態超壓的影響，保護變頻器和調速器。另有降低浪涌和峰值電流，提高真實功率因數，抑制電網諧波，改善輸入電流波形的作用。變頻器設備在工作時會產生大量諧波，接進輸入電抗器還能起到防止變頻器所產生的諧波影響到電網，以防因變頻器所產生的諧波干擾到其它電子設備的正常運行。
??本電抗器完全匹配與西門子、ABB、三肯、日立、東芝、松下、安川普傳、丹佛斯、富士、歐陸、LG、現代、OMRON歐姆龍、施耐德、倫茨、艾默生、康沃等國內外品牌變頻器配套。

變頻器電抗器

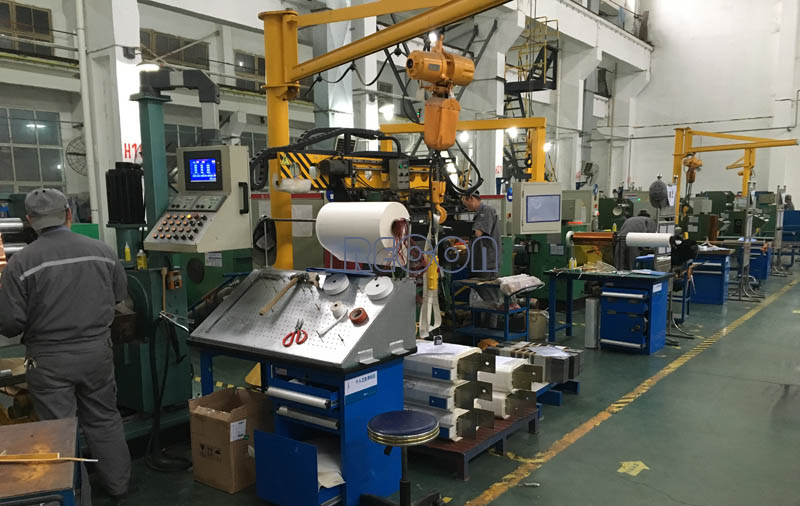

●大電流箔繞車間(Winding Workshop)

●產品特點(Product Features)

◆ 大電流采用箔式繞組結構
◆ 采用優質的H級絕緣材料
◆ 完備的工藝手段保障產品的優良品質
◆ 全自動數控生產設備為優質產品提供保障
◆ 產品整體真空浸漆工藝

●輸入電抗器作用(Input reactor action)

◆ 降低變頻器對其它設備的干擾
◆ 降低其它設備對變頻器系統的干擾
◆ 減少外部干擾引起變頻器故障保護
◆ 減少變頻器相間電壓不平衡
◆ 阻抗極低的線路增加負載阻抗
◆ 在一條線路上安裝有大量變頻器
◆ 使用cosφ（功率因數）校正電容單元

●產品外型展示(Product Exterior Display)

10A以下
 15~60A
 80~120A
 150A以上




●產品參數(Product Parameters)

工作電壓
working voltage
(V) 		工作電流
Working current
(A) 		絕緣水平
Insulation level 		絕緣電阻
insulation resistance 		絕緣等級
Insulation grade 		溫升
temperature rise 		噪音
noise
dB(mm) 		執行標準
standard
AC380V 690V 1140V 5A至2000A AC3kV/50Hz/5mA，60S DC1000V，≥100MΩ H級 ≤95K ≤65dB GB1094.6-2011

●380V 2%輸入電抗器選型表(Selection Table)

參數表 點擊展開

電抗器型號
Reactor Type 		變頻器功率
Power
(kW) 		額定電流
Rated current
(A) 		壓降
Voltage drop
(V) 		電感量
Inductance
(mH) 		外型尺寸
Dimension
L*D*H(mm) 		安裝尺寸
Installation size
A*B(mm)
RCACL-4.4-3 0.75 3 2% 1.4 100*120*110 80*60
RCACL-4.4-5 1.1~1.5 5 2% 1.4 100*120*110 80*60
RCACL-4.4-10 2.2~3 10 2% 1.4 100*120*110 80*60
RCACL-4.4-15 3.7~5.5 15 2% 0.934 160*135*140 80*60
RCACL-4.4-20 7.5 20 2% 0.7 160*135*140 80*60
RCACL-4.4-30 11 30 2% 0.467 160*135*140 80*60
RCACL-4.4-40 15 40 2% 0.35 160*135*140 80*60
RCACL-4.4-50 18~18.5 50 2% 0.28 160*140*140 80*75
RCACL-4.4-60 22 60 2% 0.233 160*140*140 80*75
RCACL-4.4-80 30 80 2% 0.175 160*150*140 80*85
RCACL-4.4-90 37 90 2% 0.156 160*150*140 80*85
RCACL-4.4-120 45 120 2% 0.117 160*160*140 80*95
RCACL-4.4-150 55 150 2% 0.093 225*150*220 120*85
RCACL-4.4-200 75 200 2% 0.07 225*150*220 120*85
RCACL-4.4-230 90~93 230 2% 0.061 225*150*220 120*85
RCACL-4.4-250 110 250 2% 0.056 225*160*220 120*95
RCACL-4.4-290 132 290 2% 0.048 260*170*250 135*85
RCACL-4.4-330 160 330 2% 0.042 260*170*250 135*95
RCACL-4.4-390 180~185 390 2% 0.036 260*180*250 135*95
RCACL-4.4-450 200 450 2% 0.029 260*180*250 135*95
RCACL-4.4-490 220 490 2% 0.029 290*200*310 135*95
RCACL-4.4-530 240~250 530 2% 0.026 290*200*310 135*95
RCACL-4.4-600 280 600 2% 0.023 290*210*310 135*105
RCACL-4.4-660 300~315 660 2% 0.021 290*230*310 135*105
RCACL-4.4-720 350~355 720 2% 0.019 290*230*310 135*125
RCACL-4.4-800 380~400 800 2% 0.018 290*230*310 135*125
RCACL-4.4-1000 450 1000 2% 0.014 360*220*420 160*120
RCACL-4.4-1250 550 1250 2% 0.011 360*230*420 160*120
RCACL-4.4-1600 630 1600 2% 0.009 360*260*420 160*160
RCACL-4.4-2000 800 2000 2% 0.007 360*310*420 160*210

●380V 4%輸入電抗器選型表(Selection Table)

參數表 點擊展開

電抗器型號
Reactor Type 		變頻器功率
Power
(kW) 		額定電流
Rated current
(A) 		壓降
Voltage drop
(V) 		電感量
Inductance
(mH) 		外型尺寸
Dimension
L*D*H(mm) 		安裝尺寸
Installation size
A*B(mm)
RCACL-8.8-3 0.75 3 4% 2.8 160*120*160 80*60
RCACL-8.8-5 1.1~1.5 5 4% 2.8 160*120*160 80*60
RCACL-8.8-10 2.2~3 10 4% 2.8 160*120*160 80*60
RCACL-8.8-15 3.7~5.5 15 4% 1.867 160*135*140 80*60
RCACL-8.8-20 7.5 20 4% 1.4 160*135*140 80*60
RCACL-8.8-30 11 30 4% 0.934 160*145*140 80*85
RCACL-8.8-40 15 40 4% 0.7 160*145*140 80*85
RCACL-8.8-50 18~18.5 50 4% 0.56 160*145*140 80*85
RCACL-8.8-60 22 60 4% 0.467 190*150*160 80*85
RCACL-8.8-80 30 80 4% 0.35 225*150*190 120*85
RCACL-8.8-90 37 90 4% 0.311 225*160*190 120*95
RCACL-8.8-120 45 120 4% 0.233 225*170*190 120*105
RCACL-8.8-150 55 150 4% 0.187 225*180*220 120*115
RCACL-8.8-200 75 200 4% 0.14 225*200*220 120*125
RCACL-8.8-230 90~93 230 4% 0.122 225*200*220 120*125
RCACL-8.8-250 110 250 4% 0.112 225*220*220 120*145
RCACL-8.8-290 132 290 4% 0.097 260*200*250 135*125
RCACL-8.8-330 160 330 4% 0.085 260*220*250 135*145
RCACL-8.8-390 180~185 390 4% 0.072 260*230*250 135*155
RCACL-8.8-450 200 450 4% 0.057 260*230*250 135*155
RCACL-8.8-490 220 490 4% 0.057 290*250*310 135*145
RCACL-8.8-530 240~250 530 4% 0.053 290*250*310 135*145
RCACL-8.8-600 280 600 4% 0.047 290*280*310 135*175
RCACL-8.8-660 300~315 660 4% 0.042 290*280*310 135*175
RCACL-8.8-720 350~355 720 4% 0.039 290*310*310 135*205
RCACL-8.8-800 380~400 800 4% 0.035 290*310*310 135*205
RCACL-8.8-1000 450 1000 4% 0.028 360*270*420 160*190
RCACL-8.8-1250 550 1250 4% 0.022 420*250*440 160*150
RCACL-8.8-1600 630 1600 4% 0.018 420*290*440 160*190
RCACL-8.8-2000 800 2000 4% 0.014 420*310*440 160*210
