[高壓鐵心串聯電抗器 CKSC系列]
無功補償，提高功率因數，降低系統諧波??隨著電力電子技術的廣泛應用與發展，供電系統中增加了大量的非線性負載，如：變頻器、UPS、計算機、電弧爐、大型軋鋼機、電力機車等，它們均以開關方式工作的，會引起電網電壓、電流波形發生畸變，從而引起電網的諧波“污染”。
??在并聯電容器的回路中串聯調諧電抗器是非常有效和可行的方法。串聯調諧電抗器能有效地吸收電網諧波，改善系統的電壓波形，提高系統的功率因數，并能有效地抑制合閘涌流及操作過電壓，有效地保護了電容器。
??在并聯電容器的回路中串聯調諧電抗器是非常有效和可行的方法。串聯調諧電抗器能有效地吸收電網諧波，改善系統的電壓波形，提高系統的功率因數，并能有效地抑制合閘涌流及操作過電壓，有效地保護了電容器。

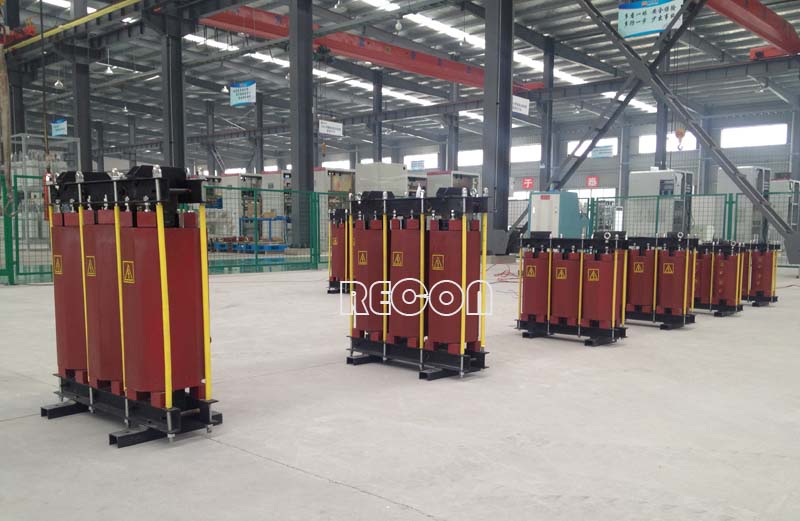

高壓鐵心電抗器
●產品特點(Product Features)
◆ 采用高品質鐵心、降低鐵損及鐵心發熱量
◆ 電磁線采用優良的Class F級聚脂薄膜材料
◆ 線圈采用真空澆注工藝，防潮、防塵、防腐蝕
◆ 鐵心采用科學的結構形式，保證產品具有良好的線性度及穩定性
◆ 產品采用靜電噴塑進行表面處理，長期惡劣環境下工作也不會氧化
●串聯電抗器作用(Input reactor action)
◆ 降低電容器投切時的合閘涌流
◆ 提高供電系統中的功率因素
◆ 降低供電系統中的諧波含量
◆ 有效降低操作電壓幅度過高
●產品參數(Product Parameters)
|
工作電壓 working voltage (V) |
工作容量 Working current (kVar) |
絕緣水平 Insulation level |
絕緣電阻 insulation resistance |
絕緣等級 Insulation grade |
溫升 temperature rise |
噪音 noise (dB) |
執行標準 standard |
|---|---|---|---|---|---|---|---|
| AC 6kV 10kV 35kV | 6kVar至960kVar | AC35LI75kV/50Hz/5mA，60S | DC1000V，≥100MΩ | F級 | ≤70K | ≤60dB | GB1094.6-2011 |
