[高壓空心限流電抗器 XKGKL系列]
限制短路電流，保護主變或發電機組??當線路或負載發生短路時，限流電抗器利用其電抗特性限制線路的短路電流在某一確定的范圍內，以利用開關設備順利有效的切除故障。
??限流電抗器采用電抗值線性度較好的空心結構，當電力系統發生短路故障時，其安匝數成幾倍、幾十倍地增長，但要求其阻值或限制短路電流的能力不能變小，而空心電抗器的電抗值不會隨電流的變化而發生變化。
??限流電抗器采用電抗值線性度較好的空心結構，當電力系統發生短路故障時，其安匝數成幾倍、幾十倍地增長，但要求其阻值或限制短路電流的能力不能變小，而空心電抗器的電抗值不會隨電流的變化而發生變化。

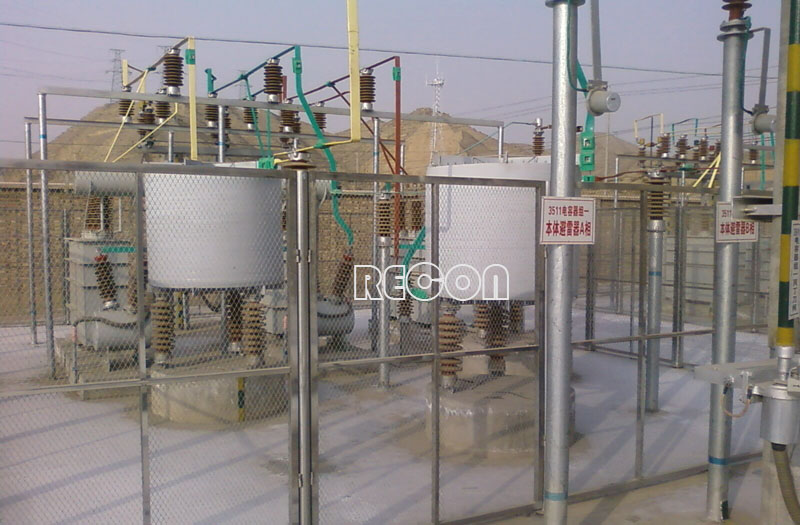

高壓空心電抗器
●主變限流裝置(Current Limiting Device)
●產品特點(Product Features)
◆ 整體玻璃鋼繞制結構
◆ 采用高等級的耐溫絕緣材料
◆ 成熟的工藝手段保障產品的優良品質
◆ 全自動數控生產設備為優質產品提供保障
◆ 產品全程采用計算機輔助設計系統
●限流電抗器作用(Input reactor action)
◆ 增大主變或發電機組內阻
◆ 限制短路電流，保證保護裝置正常工作
◆ 防止負載故障而燒毀主變或發電機組
◆ 防止因自身故障而影響上級供電
●產品參數(Product Parameters)
|
工作電壓 working voltage (V) |
工作電流 Working current (A) |
絕緣水平 Insulation level |
絕緣電阻 insulation resistance |
絕緣等級 Insulation grade |
溫升 temperature rise |
噪音 noise (dB) |
執行標準 standard |
|---|---|---|---|---|---|---|---|
| AC 6kV 10kV 35kV | 100A至4000A | AC42LI75kV/50Hz/5mA，60S | DC1000V，≥100MΩ | F級 | ≤70K | ≤60dB | GB1094.6-2011 |

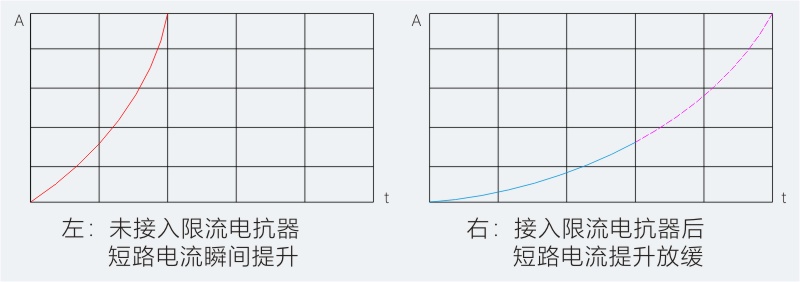

●工作原理(Working Principle Diagram)

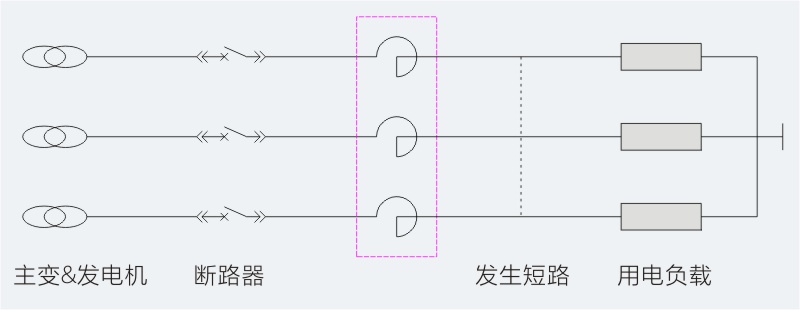

●接線示意圖(Schematic Diagram Of Wiring)
●6kV選型表(Selection Table)
|
電抗器型號 Reactor Type |
系統電壓 VOLTAGE (kV) |
額定電流 Rated current (A) |
電抗率 Voltage drop (%) |
無功容量 Reactive Capacity (kVar) |
電感量 Inductance (mH) |
外型尺寸 Dimension D*H(mm) |
安裝尺寸 Installation size (mm) |
|---|---|---|---|---|---|---|---|
| XKGKL-6-200-4% | 6 | 200 | 4% | 27.71 | 2.205 | ф600*500 | ф500 |
| XKGKL-6-200-5% | 6 | 200 | 5% | 34.64 | 2.757 | ф700*540 | ф500 |
| XKGKL-6-200-6% | 6 | 200 | 6% | 41.57 | 3.308 | ф700*570 | ф600 |
| XKGKL-6-200-8% | 6 | 200 | 8% | 55.43 | 4.411 | ф800*610 | ф600 |
| XKGKL-6-200-10% | 6 | 200 | 10% | 69.28 | 5.513 | ф800*670 | ф600 |
| XKGKL-6-200-12% | 6 | 200 | 12% | 83.14 | 6.616 | ф800*680 | ф600 |
