產品介紹
[空心濾波電抗器 LKGKL系列]
諧波治理，消除高頻諧波，提高電網質量??隨著電力電子技術的廣泛應用與發展，供電系統中增加了大量的非線性負載，如：變頻器、UPS、計算機、電弧爐、大型軋鋼機、電力機車等，它們均以開關方式工作的，會引起電網電壓、電流波形發生畸變，從而引起電網的諧波“污染”。
??串聯調諧電抗器能有效地吸收電網諧波，改善系統的電壓波形，提高系統的功率因數，并能有效地抑制合閘涌流及操作過電壓，有效地保護了電網可靠運行。
??串聯調諧電抗器能有效地吸收電網諧波，改善系統的電壓波形，提高系統的功率因數，并能有效地抑制合閘涌流及操作過電壓，有效地保護了電網可靠運行。
高壓空心電抗器

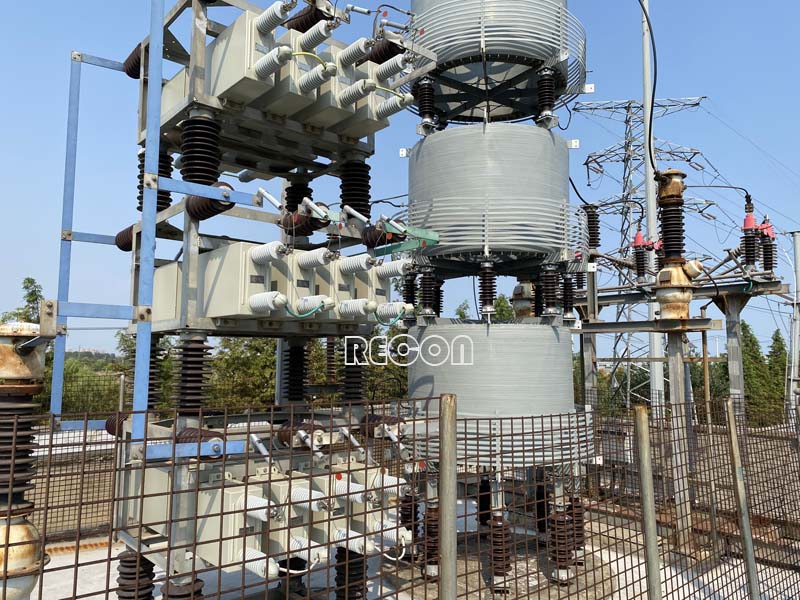

●35kV鋼廠濾波系統(Filter System)
●產品特點(Product Features)
◆ 整體玻璃鋼繞制結構
◆ 采用高等級的耐溫絕緣材料
◆ 成熟的工藝手段保障產品的優良品質
◆ 全自動數控生產設備為優質產品提供保障
◆ 產品全程采用計算機輔助設計系統
●串聯電抗器作用(Input reactor action)
◆ 降低電容器投切時的合閘涌流
◆ 提高供電系統中的功率因素
◆ 降低供電系統中的諧波含量
◆ 有效降低操作電壓幅度過高
●產品參數(Product Parameters)
|
工作電壓 working voltage (V) |
工作電流 Working current (A) |
絕緣水平 Insulation level |
絕緣電阻 insulation resistance |
絕緣等級 Insulation grade |
溫升 temperature rise |
噪音 noise (dB) |
執行標準 standard |
|---|---|---|---|---|---|---|---|
| AC 6kV 10kV 35kV | 10A至2000A | AC42LI75kV/50Hz/5mA，60S | DC1000V，≥100MΩ | F級 | ≤70K | ≤60dB | GB1094.6-2011 |
